电动汽车维修人员安全防护:电流对人体的危害

根据GB/T 2900.5—2013《电工术语  绝缘固体、液体和气体》,交流1000V以上或直流1500V以上为“高压”,以下为“低压”。因此电动汽车上的300~800V直流电属于低压,电动汽车维修人员应考取低压电工”证,即《特种作业操作证(低压电工)》,而不是“高压电工”证。而在4S店和电动汽车教学中,有时仍沿用旧标准DL 408—1991《电业安全工作规程》,习惯称汽车12V蓄电池电压为低压,动力电池电压相对常规蓄电池就成了高压

电动汽车维修人员安全防护:电流对人体的危害

特种作业操作证(图片来源于网络)

具备纯电动汽车、混合动力汽车对应车型维修资质的维修作业人员,应掌握高压系统结构、高压电危害及安全防护。以下将为大家介绍电流对人体的危害

1、电流对人体危害种类

电流对人体危害种类包括电击、电伤、电磁场危害。

  • 电击是指电流通过人体,破坏心脏、肺及神经系统的正常功能。
  • 电伤是指电流的热效应、化学效应和机械效应对人体的危害,主要是电弧烧伤、熔化金属溅出烫伤等。
  • 电磁场危害是指在高频磁场的作用下,人出现头晕、乏力、记忆力减退、失眠和多梦等神经系统的症状。

2、流过人体的电流与人体反应

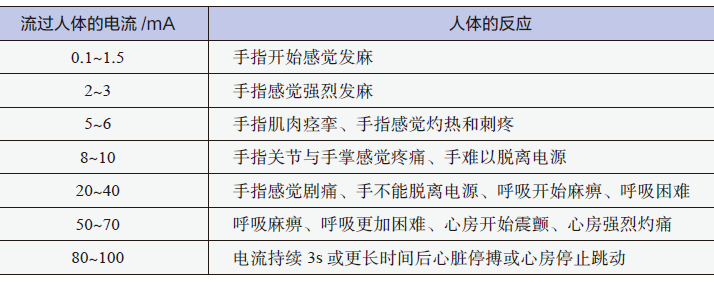

当电流流过人体时,对人体造成的危害程度与很多因素有关,例如个体的体质、心情状况、电流的大小和持续时间等,流过人体的电流与人体反应见表1。

表1  流过人体的电流与人体反应

电动汽车维修人员安全防护:电流对人体的危害

3、电流大小对人体的危害

  • 流过人体引起人有感觉的电流称为感知电流,其最小值称为感知电流阈值,范围为0.1~5mA。感知电流一般不会对人体构成危害,但当电流增大时,感觉增强,反应加剧,可能导致坠落等二次事故。
  • 人触电后能自行摆脱带电体的电流称为摆脱电流,其最小值称为摆脱电流阈值。对应概率50%的人体最大摆脱电流,成年男子大约16mA、成年女子大约10.5mA。摆脱电流是人体可以忍受而一般不会造成危险的电流,若通过人体的电流时间过长,会造成昏迷、窒息,甚至死亡。
  • 在短时间内危及生命的电流称为致命电流,其最小值称为致命电流阈值。通过人体引起心室纤维性颤动的最小电流称为室颤电流,室颤电流的最小值称为室颤电流阈值。

4、电流大小对人体随时间的危害

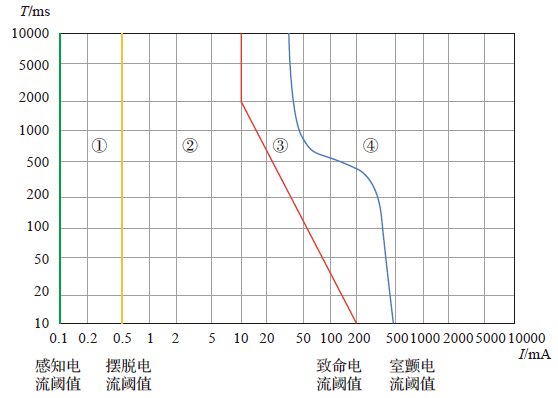

交流电流大小对人体随时间的危害如图1所示,直流电流大小对人体随时间的危害如图2所示。

电动汽车维修人员安全防护:电流对人体的危害

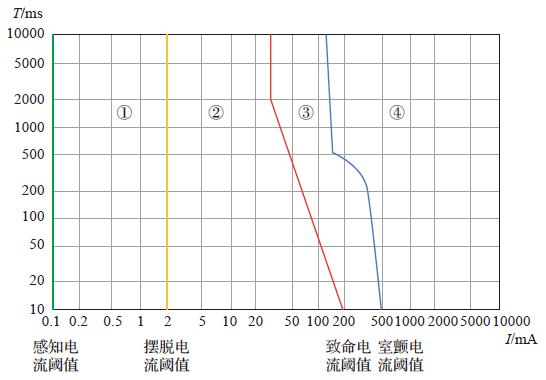

图1  交流电流大小对人体随时间的危害

①—感知电流区域  ②—摆脱电流区域

③—致命电流区域  ④—心室颤动区域

电动汽车维修人员安全防护:电流对人体的危害

图2  直流电流大小对人体随时间的危害

①—感知电流区域  ②—摆脱电流区域

③—致命电流区域  ④—心室颤动区域

区域①:不论多长时间都无不良影响,例如医疗电针灸。

区域②:有触电的感觉或痛觉但没有危险。

区域③:肌肉痉挛、呼吸困难、心律失常,电流可能会导致生命危险。

区域④:心室颤动、心跳停止、呼吸停止。

5、人体电阻

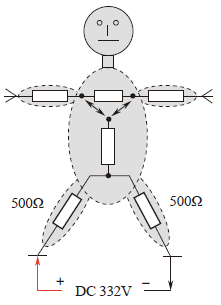

皮肤干燥时,人体‍电阻可达几千欧,而一旦潮湿可降到1kΩ,当皮肤开裂或破损时电阻可降至300~500Ω,对于超过100V的电压,皮肤电阻几乎为0Ω,人体大致的电阻分布如图3所示。

电动汽车维修人员安全防护:电流对人体的危害

图3  人体电阻分布

人体不同对电流的敏感程度也不同,一般来说儿童较成年人敏感,女性较男性敏感,心脏病患者触电后的死亡性更大,身体越强健受电流危害的程度越轻。

6、电流路径的危害

  • 手—手。电流由一只手进入,由另一只手流出,如图4所示,这是危险的电流路径,因电流通过心脏。例如电源是直流332V,人体电阻是1080Ω,流过人体的电流为332V/1080Ω=0.307A。

电动汽车维修人员安全防护:电流对人体的危害

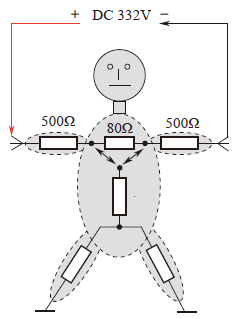

图4  手—手触电

  • 手—脚。电流由一只手进入,由对角线的一只脚流出,如图5所示,这是最危险的电流路径,电流通过心脏即可引起心室颤动。电流通过左手触电比通过右手触电严重,因为心脏、肺部、脊髓等重要器官都处于该路径。

电动汽车维修人员安全防护:电流对人体的危害

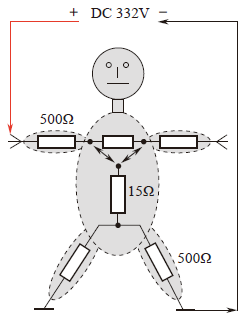

图5  手—脚触电

  • 脚—脚。电流由一只脚进入,由另一只脚流出,如图6所示,是危险性相对小的路径,但摔倒后容易出现二次事故。

电动汽车维修人员安全防护:电流对人体的危害

图6  脚—脚触电

7、交流电对人体的危害

交流电的危害性大于直流电,因为交流电主要是麻痹破坏神经系统,往往难以自主摆脱。一般认为40~60Hz的交流电对人体最危险,随着频率的增加,危险性降低。当电源频率大于2000Hz时,所产生的损害明显减小,但高压高频电流对人体仍然是十分危险的。对于交流电,如果电流在心脏的滞留时间达到10ms,就会使心室纤维性震颤而致命。

8、安全电压

根据GB 4943.1—2011《信息技术设备  安全  第一部分:通用要求》,在干燥的条件下,交流电压42.4V和直流电压60V以下为安全电压,以上为危险电压,见表2。交流电压42.4V是有效值,其峰值(最大值)=42.4V×1.414=59.95V,即交流电压峰值与直流电压相吻合。

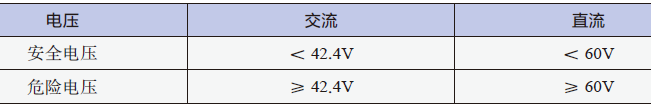

表2  安全电压与危险电压

电动汽车维修人员安全防护:电流对人体的危害

9、工频电触电类型

  • 接触带电的金属外壳:电器设备内部绝缘损坏,电线直接与金属外壳接触,又未连接保护地线时,会导致设备外壳带电。当人体一只手接触外壳,在鞋底不绝缘的情况下,电流由设备外壳→人体→大地→电力变压器的中性点构成回路。
  • 单相触电:指人体某一部分接触绝缘破损的相线,电流通过人体流入大地造成的触电,如图7所示。两只手分别接触插座的相线与零线,电流流过人体也属于单相触电,单相触电最大电压是相电压。

电动汽车维修人员安全防护:电流对人体的危害

图7  单相触电

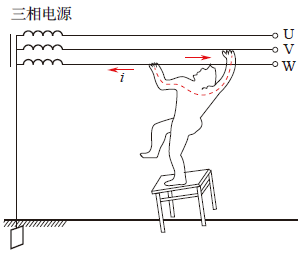

  • 两相触电:指人体与大地绝缘的情况下,同时接触到两条相线,如图8所示,电流由一相通过人体流到另一相,形成闭合回路。两相触电最大电压是线电压,为220V×1.732=380V。

电动汽车维修人员安全防护:电流对人体的危害

图8  两相触电

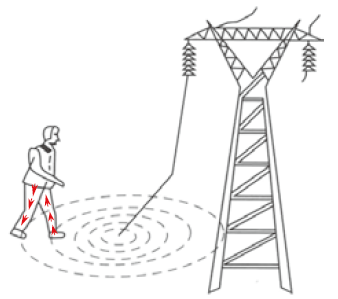

  • 跨步电压触电:指高压电网的相线断裂垂到地面,电流通过大地流向三相电源的中性点,强大的电流在落地点周围土壤中产生电压降。走在户外,若看到电塔上面的裸铜线断裂垂落地面(例如大风刮断),如图9所示,此时应双脚并拢一起或单脚跳出危险区,避免两脚之间出现电位差。

电动汽车维修人员安全防护:电流对人体的危害

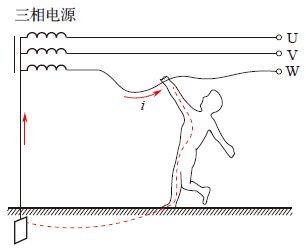

图9  跨步电压触电

10、电弧对人体的危害

当开关电器开断电路,电压和电流达到一定值时,触点刚刚分离后,触点之间会产生强烈的白光,称为电弧。电弧产生的高温可使触点表面熔化和蒸发,烧坏绝缘材料。由于电弧在电动力、热力的作用下能移动,容易造成飞弧短路和伤人或引起事故的扩大

维修电气开关和电气设备时,须断开上一级开关并挂上“正在作业,不准合闸”警示牌,进行不带电操作

11、电击事故急救

  • 脱离电源。在援救触电受伤人员时,应保证自身安全才能救别人,绝对不要去接触仍然与电压有接触的人员,应立即关闭电源开关,或者用不导电物体(木棍)将触电者与导电体分离,如图10所示。

电动汽车维修人员安全防护:电流对人体的危害

图10  脱离电源

  • 心肺复苏。当受伤人员呼吸和心跳均停止时,应立即心肺复苏,如图11所示。如发生心室颤动,用除颤仪(图12)进行电除颤,以使心脏回归正常功能。

电动汽车维修人员安全防护:电流对人体的危害

图11  心肺复苏

电动汽车维修人员安全防护:电流对人体的危害

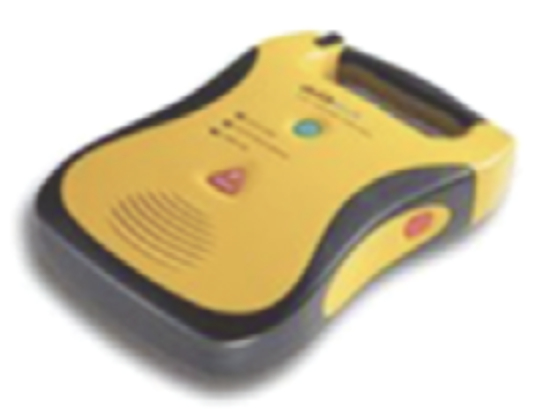

图12  自动体外除颤器(AED)
