电动汽车维修人员安全防护：防护用品及测量仪表

具备纯电动汽车、混合动力汽车对应车型维修资质的维修作业人员，应掌握高压系统结构、高压电危害及安全防护。以下将介绍高压电安全防护用品及测量仪表。

1、高压电安全防护用品

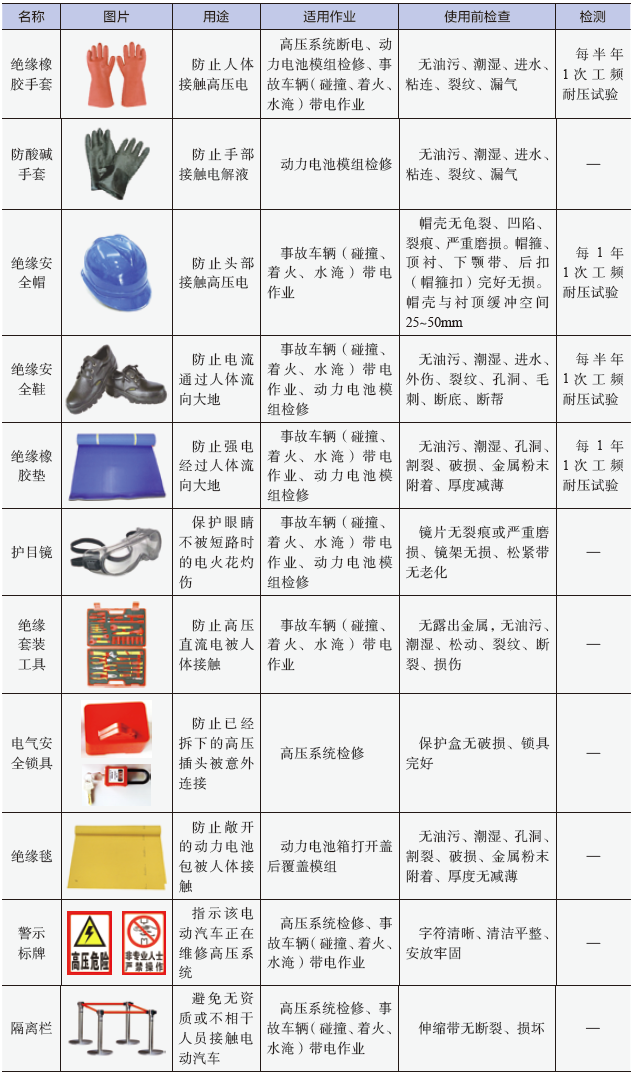

高压电安全防护用品见表1。在维修工作中，要遵守所在企业电动汽车维修安全操作规程，一定要知道什么地方有高压电，什么情况下有高压电。

表1  高压电安全防护用品

2、数字万用表

（1）功能

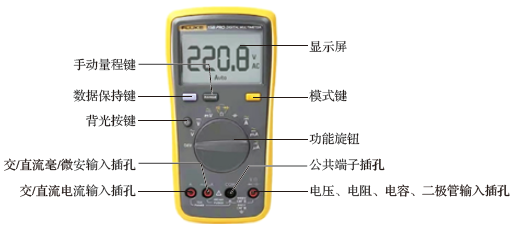

数字万用表是一种多功能测量仪表，用来测量交流电压、交流电流、直流电压、直流电流、电阻、二极管、电容、电路的通断等。福禄克15B+万用表如图1所示，参数见表2。

图1  福禄克15B+万用表

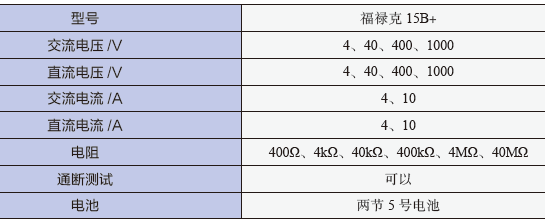

表2  福禄克15B+万用表参数

（2）测量动力电池电压

选择大于动力电池总电压的直流电压档，表笔线耐压3kV，戴好绝缘手套，黑表笔配备鳄鱼夹连接到高压负极，然后用红表笔接触高压正极进行测量，每次测量时只能用一只手拿住表笔，严禁双手操作及触摸表笔金属部分。

3、绝缘测试仪

（1）种类

1）数字式绝缘测试仪：体积小、误差小、价格高。图2为福禄克1508绝缘测试仪，用来测量绝缘电阻、电压、保护地线电阻，其参数见表3。测量绝缘电阻时，将电压升高后施加到被测量电路，通过旋转开关可设定测试电压为50V、100V、250V、500V、1000V，选择原则是测试电压至少要与被测部件的常态工作电压一样高。

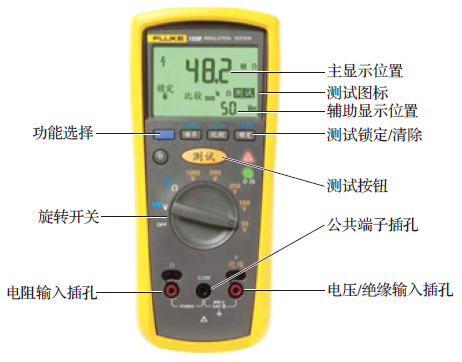

图2  福禄克1508绝缘测试仪

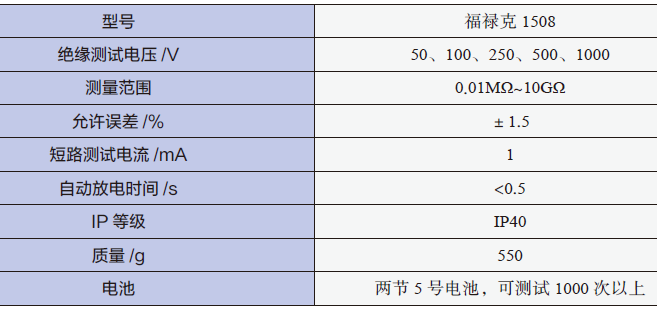

表3  福禄克1508绝缘测试仪参数

2）指针式绝缘测试仪：又称兆欧表、摇表，体积大、误差大、价格低。图3为ZC25-3型绝缘测试仪，其参数见表4，其功能只有测量绝缘电阻，测量时以120r/min转动摇柄，内部发电机发出的交流电经过倍压整流，输出500V（ZC25-3）或1000V（ZC25-4）直流电施加到被测电路。

图3  ZC25-3型绝缘测试仪

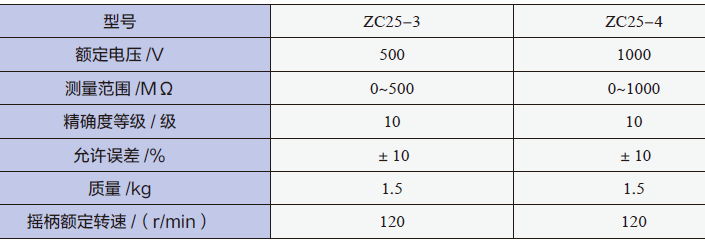

表4  ZC25绝缘测试仪参数

（2）测量绝缘电阻步骤

测量绝缘电阻必须在不带电的电路上进行，测量电动汽车高压部件的绝缘性之前，必须完成断电、验电、放电。

图4  将两个探头插入测试仪

2）将旋转开关旋至所需要的测试电压，动力电池电压低于500V选“500V”或“1000V”量程，高于500V选“1000V”量程。

3）将探头与待测电路连接，测试仪自动检测电路是否带电，不带电则显示屏的主显示位置显示“—-”；如果带有30V以上电压，则显示电压超过30V警告和高压符号“⚡”，测试被禁止，须断开电路的电源方能测试。

4）按住“测试”按钮，显示屏显示“测试”字样，右下角是辅助显示位置，显示被测电路上所施加的测试电压（图4中为1050V）；中间是主显示位置，显示高压符号“⚡”和读数（图4中为537MΩ）。电阻单位可以是MΩ或GΩ，当所测电阻值超过最大量程时，主显示位置显示“＞”符号及当前量程的最大电阻值。

5）释放“测试”按钮，显示屏“测试”字样消失，被测电路开始通过测试仪放电。

6）主显示位置显示的电阻读数，直到开始新的测试或者选择了不同功能/量程，或者检测到电压超过30V时才消失。

（3）测量高压电缆的绝缘电阻

2）导线与车身搭铁之间（图5中②），电阻应大于0.166MΩ。

3）屏蔽与车辆的搭铁之间（图5中③），电阻应为0Ω。

4、钳形电流表

（1）种类

钳形电流表小巧便携、操作简便、无须断开线路就可测量设备的运行电流，分析设备的运行情况。注意：电路中的电压不能超过仪表额定电压值。

钳形电流表分为交流电流表、直流电流表、交直流两用电流表。

1）测量交流电流原理：在钳口闭合磁路装有电感线圈，被测导线流过电流产生磁场，根据互感原理产生感应电压，然后由集成电路换算成电流值。

2）测量直流电流原理：在钳口闭合磁路装有霍尔式传感器，被测导线流过电流产生磁场，传感器产生霍尔电压，然后由集成电路换算成电流值。

（2）交直流两用钳形电流表——福禄克F317

福禄克F317可以测量交流电流、直流电流、交流电压、直流电压、电阻和导线通断性。在电动汽车维修中，福禄克F317可以测量车载充电机的交流电流，以及动力电池的直流电流。

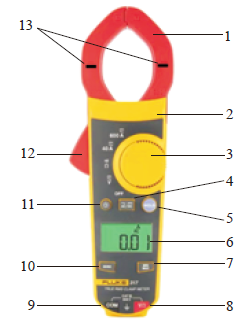

福禄克F317钳形电流表如图6所示，其各部名称和作用是：1—电流感测钳；2—触摸挡板，为了避免伤害，不要握在仪表触摸挡板以上的任何位置；3—旋转功能开关；4—选择交流或直流按钮；5—保持按钮，按一次冻结显示屏读数，再按一次解除；6—液晶显示屏；7—最小值与最大值按钮（本型号未用）；8—电压/电阻输入端子；9—公共端子；10—归零按钮，将读数归零以进行直流测量；11—背光灯按钮，打开或关闭背光灯，当没有按键或切换操作时，背光灯点亮2s后熄灭；12—钳口开关；13—对准标记，为了达到准确度，导线必须与两个标记对准。

图6  福禄克F317钳形电流表

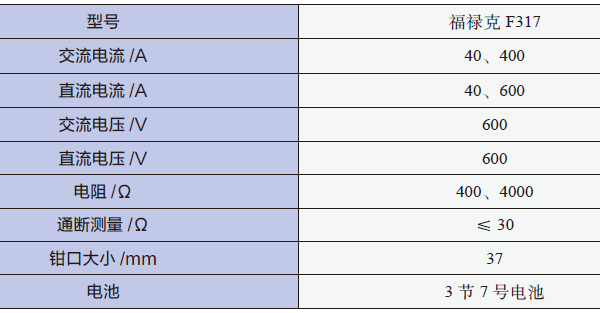

福禄克F317钳形电流表参数见表5。

表5  福禄克F317钳形电流表参数

（3）操作安全事项

1）不允许单人工作，应佩戴个人防护用品包括绝缘手套、护目镜，防止带电导体外露时遭受电击和电弧伤害。

2）使用前先检查外壳是否存在裂纹或塑胶件缺损，检查钳口接合面是否清洁，如果有异物、锈蚀将无法闭合钳口，从而导致测量错误。

3）张开钳口钳住一根导线，不可同时钳住两根导线，如图7所示，否则两根导线中相反电流产生的磁场相互抵消，测得电流为0A。

4）测量电压时先连接零线，再连接相线，断开时相反。

图7  不可同时钳住两根导线

5、放电工装

汽车高压电放电工装如图8所示，最高放电电压为600V。

图8  放电工装

6、绝缘工具

图9  32件绝缘工具组套
